Elektrikli ısıtma radyasyon tüpü, koruyucu bir kılıf içine alınmış ve elektrikle ısıtılan bir tür ısıtma elemanıdır. Manşon, ısıyı dolaylı olarak fırın astarına ve işlenmiş iş parçasına yayar ve ısıl işlem endüstrisindeki çeşitli ısıtma fırınlarında yaygın olarak kullanılır. Elektrikli radyasyon tüpü esas olarak ısıya dayanıklı çelik alaşımlı bir manşon ve bir elektrikli ısıtma teli ile spiral oluklu, ısıya dayanıklı bir yalıtım seramik tüp çekirdeğinin etrafına sarılmış bir ısıtıcıdan oluşur.
Bu radyasyon tüpünün avantajları şunlardır:
① Üretimi etkilemeden işyerinde değiştirilebilir;
② Daha makul güç dağıtımı;
③ Fırın içindeki atmosferin akışına faydalıdır;
④ Proses değişiklikleriyle fırın gücünü artırmak veya azaltmak, ısıtma kapasitesini ayarlamak ve diğer avantajlar uygundur.
Radyant tüplerimiz evsel ısıl işlem ekipmanlarının yanı sıra ithal ısıl işlem sistemlerinin yedek elemanı olarak da kullanılmak üzere tasarlanmıştır. 1998 yılında bu ürün grubu Ulusal Teknoloji Fuarı'nda Altın Madalya ile ödüllendirildi.
Radyant tüpün içindeki ısıtma elemanı (boru çekirdeği) çeşitli konfigürasyonlarda mevcuttur: kafes tipi, dikey şerit sargılı tip ve spiral sargılı direnç teli tipi. Kullanılan direnç teli malzemeleri nikel-krom (Ni-Cr) ve demir-krom (Fe-Cr) alaşımlarıdır. Yüzey yükü tipik olarak ≤1 W/cm² olarak tasarlanmıştır ve tek tüp güç değerleri 3kW ile 60kW arasında değişir. Isıtma elemanının çalışma sıcaklığı 500°C ile 1300°C arasında değişmektedir.
Dış koruyucu boru üç tipte üretilmektedir: santrifüjle dökülmüş borular, haddelenmiş ve kaynaklı borular ve dikişsiz borular.
Hizmet ömrü açısından:
Söndürme fırınları: ≥1 yıl
Temperleme fırınları: ≥3 yıl
Gazla çalışan radyant tüpler: ≥2 yıl
Manşonlu boru malzemeleri için lütfen aşağıdaki tabloya bakın.
| Derece/Performans | 1CR13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Not | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Ana kimyasal bileşenler% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Bakiye | Bakiye | Bakiye | Bakiye | Bakiye | Bakiye | Bakiye | ||
| Yeniden | Uygun Tutar | Uygun Tutar | Uygun Tutar | Uygun Tutar | Uygun Tutar | Uygun Tutar | Uygun Tutar | Uygun Tutar | |
| Ay | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Bakiye | 28-32 | ||||||
| Bileşenlerin maksimum çalışma sıcaklığı | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Yoğunluk /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Yenidensistivity Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Direnç sıcaklık katsayısı×10-51°C | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Erime Noktası ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Çekme Dayanımı MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Uzama % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Yenidenduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Büküm sayısı | >5 | >5 | >5 | >5 | >5 | ||||
| Sertlik | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organizasyon | Ferritler (F) | Ferritler (F) | Ferritler (F) | Ferritler (F) | Ferritler (F) | Östenitik (A) | Östenitik (A) | Östenitik (A) | |
| Manyetizma | Manyetizma | Manyetizma | Manyetizma | Manyetizma | Manyetizma | Manyetik olmayan | Manyetik olmayan | Manyetik olmayan | |
Radyasyon tüpü üretim tesisi
Radyasyon tüpü, kusur tespiti

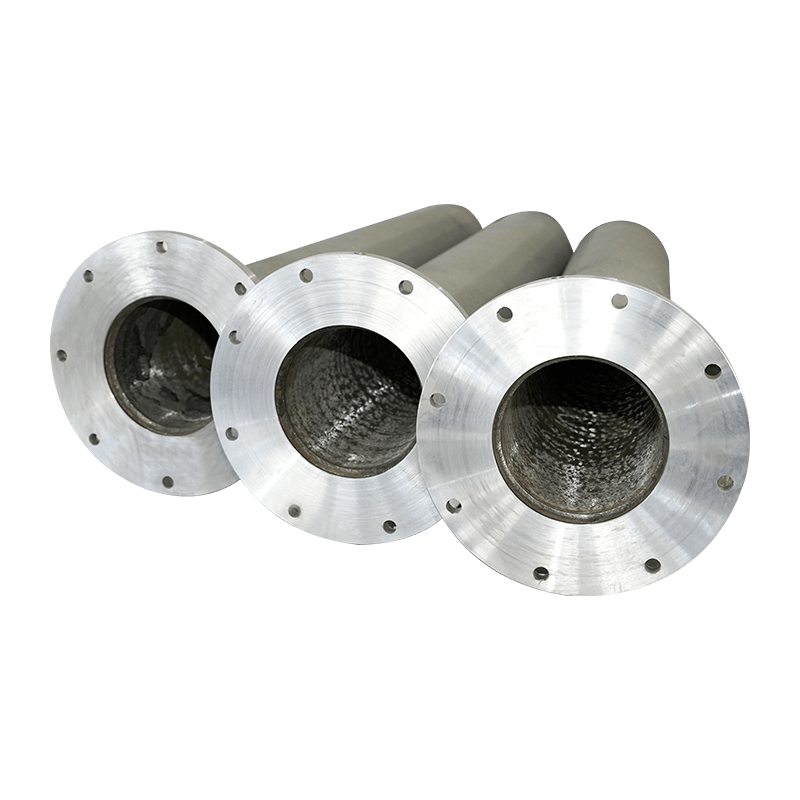

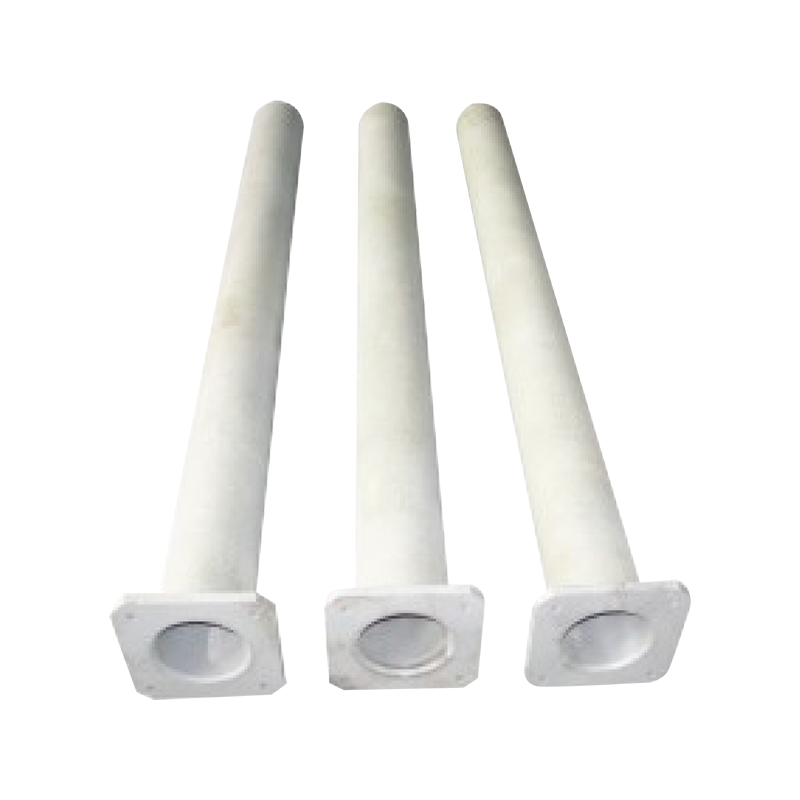

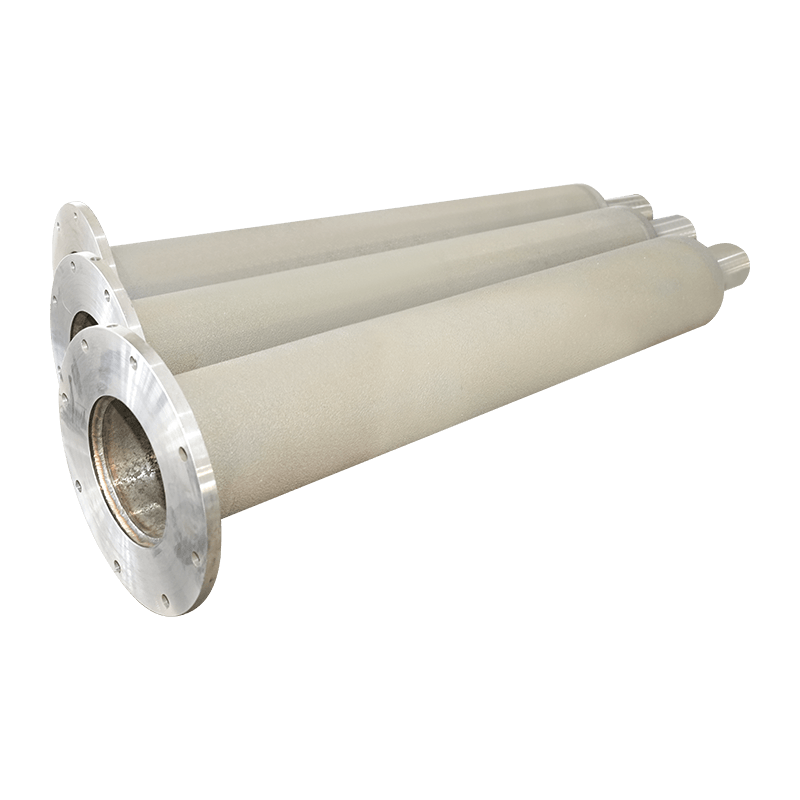

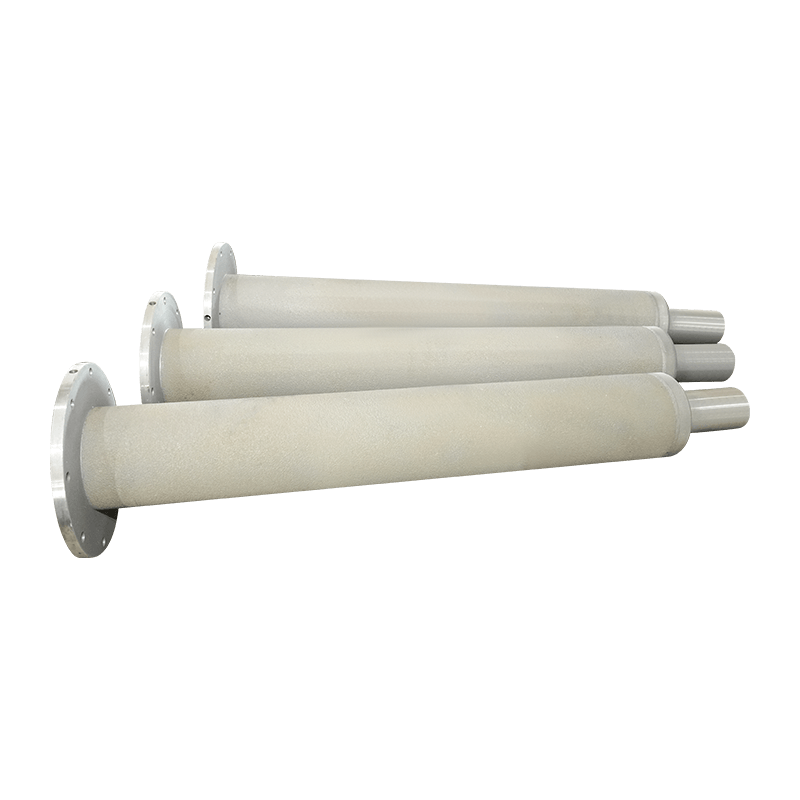

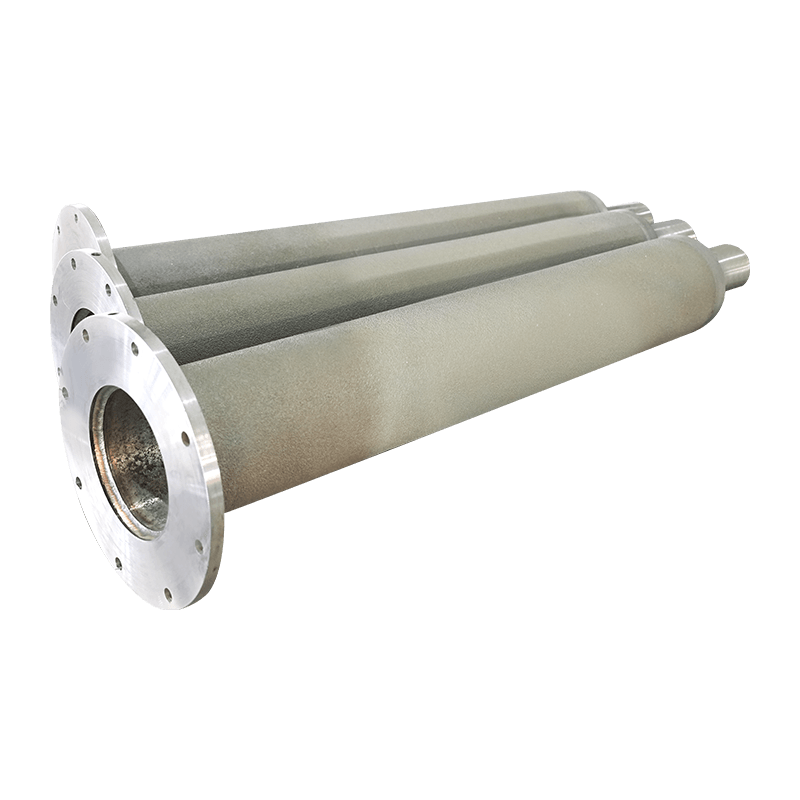

Bitmiş Ürün
W-şekilli radyasyon tüpü
U şeklindeki radyasyon tüpü
Dirsek
Boruların yerinde dökümü
Radyasyon tüpü basınç testi
