What are the uses of petrochemical casting?

Petrokimyasal dökümler Petrol rafinerisinde, gaz işlemede ve kimyasal üretim tesislerinde bulunan aşırı çalışma koşullarına dayanacak şekilde özel olarak tasarlanmış yüksek performanslı alaşımlar kullanılarak döküm işlemleriyle (tipik olarak hassas döküm, kum dökümü veya santrifüj döküm) üretilen hassas tasarımlı metal bileşenlerdir. Başlıca işlevleri yapısal bütünlüğü korumak, korozyona karşı direnç göstermek ve yüksek sıcaklıklar, yüksek basınçlar ve kimyasal açıdan agresif ortamlarda güvenilir performans göstermektir.

Standart endüstriyel bileşenlerin aksine, petrokimya dökümleri metalurjik hassasiyetle tasarlanmıştır. Isıya dayanıklı paslanmaz çelikler, nikel bazlı süper alaşımlar ve yüksek kromlu demir alaşımları gibi malzemeler, sürekli parçalama fırınlarından aşındırıcı sıvı taşıma sistemlerine kadar her uygulamanın özel taleplerini karşılayacak şekilde seçilir.

Rafinasyon Proseslerinde Petrokimyasal Dökümlerin Temel Uygulamaları

Petrol rafineri sektörü, gelişmiş dökümlerin en yoğun kullanıcıları arasındadır. Rafinerilerde dökümler, birden fazla proses aşamasında hem yapısal hem de işlevsel rollere hizmet eder.

Fırın ve Kırma Boruları

Etilen ve buhar parçalama fırınlarında kullanılan radyant tüpler ve parçalama bobinleri kritik döküm bileşenleridir. Bu parçalar dayanmalıdır 1.000°C'yi (1.832°F) aşan sürekli çalışma sıcaklıkları hidrokarbon gazlarına ve buhara maruz kalırken. Tipik olarak HK40, HP40Nb veya benzer nikel-krom alaşımlarından yapılan yüksek alaşımlı santrifüj döküm borular endüstri standardıdır. Döküm sonrası mikro yapıları, yüksek sıcaklıklarda mükemmel sürünme direnci ve oksidasyon direnci sağlar.

Eşanjör Bileşenleri

Petrokimya tesislerindeki ısı eşanjörleri, döküm başlıklara, uç kapaklara, kabuklara ve boru levhalarına dayanır. Bu bileşenler, hem yüksek sıcaklıklarda hem de basınçlarda sülfürik asit, hidrojen klorür ve amonyak gibi agresif ortamları işlemek için korozyona dayanıklı alaşımlardan üretilmiştir. Hassas döküm, sızdırmazlık performansı ve sıvı muhafazası için kritik olan boyutsal tutarlılığı sağlar.

Pompa Muhafazaları ve Pervaneleri

Kostik, asidik veya aşındırıcı sıvıları aktaran pompalar, hem kimyasal etkilere hem de mekanik aşınmaya dayanıklı döküm gövdelere ve döner elemanlara ihtiyaç duyar. Dubleks paslanmaz çelik, süper dubleks alaşımlar ve nikel alaşımları, en agresif kimyasal akışlarda bile güvenilir sıvı taşınmasını sağlamak için genellikle pompa gövdelerine, pervanelere ve difüzörlere dökülür.

Doğal Gaz İşleme ve LNG Tesislerinde Kullanım Alanları

Gaz arıtma tesisleri, kükürt geri kazanım üniteleri ve sıvılaştırılmış doğal gaz (LNG) terminalleri de dahil olmak üzere doğal gaz işleme tesisleri, kriyojenik sıcaklıklar, yüksek basınçlı çalışma ve hidrojen sülfür (H₂S) ve karbondioksite (CO₂) maruz kalma kombinasyonu nedeniyle malzemeler üzerinde katı talepler doğurur.

• Valf gövdeleri ve kaputları: Gaz işleme hatlarındaki döküm valf bileşenlerinin genellikle 150 bar'ı aşan basınçlara karşı güvenilir bir şekilde sızdırmazlık sağlaması gerekir. Östenitik paslanmaz ve İnkonel dökümler hem kriyojenik hem de yüksek sıcaklıklardaki toklukları nedeniyle tercih edilir.
• Kompresör muhafazaları: Gaz kompresörü muhafazaları, yüksek basınçlı gaz akışlarını sızıntı olmadan içermesi gereken karmaşık döküm yapılardır. İç akış geçitlerini, flanşları ve yatak yuvalarını içeren geometrilerine yalnızca hassas döküm yöntemleriyle ulaşılabilir.
• Ayırıcı kaplar ve iç kısımlar: Kanatlı paketler ve çıkış nozülleri de dahil olmak üzere gaz-sıvı ayırıcıların döküm dahili bileşenleri, ayırma verimliliğini optimize etmek ve yüksek hızlı ıslak gaz akışlarının aşındırıcı etkilerine direnmek üzere tasarlanmıştır.
• Kükürt geri kazanım üniteleri: Claus proses dönüştürücüleri ve termal reaksiyon odaları, kükürt buharına, polisülfidlere ve yüksek sıcaklıktaki oksitleyici atmosferlere dayanıklı, refrakter astarlı döküm bileşenler kullanır.

Kimyasal İşleme ve Gübre Tesisi Uygulamaları

Amonyak sentezini, metanol üretimini, üre üretimini ve özel kimyasal tesisleri kapsayan kimyasal işleme endüstrisi, reaktör iç kısımları, basınçlı kaplar ve sıvı taşıma ekipmanları için petrokimyasal dökümleri yaygın olarak kullanır.

Fırın Silindirleri, Malzeme Sepetleri ve Isıl İşleme Ekipmanları

Petrokimya dökümlerinin en zorlu ve teknik açıdan en karmaşık uygulamalarından biri, sürekli ısıl işlem ekipmanlarındadır; özellikle de fırın silindirlerinde, radyant tüplerde, ısıl işlem tepsilerinde ve petrokimya ve alt metalurji süreçlerinde kullanılan malzeme taşıma sepetlerinde.

Fırın silindirleri ısıya dayanıklı alaşımlardan (HH, HK, HP veya değiştirilmiş nikel-krom kaliteleri gibi) dökülür ve malzemeleri 1.150°C'ye kadar sıcaklıklarda sürekli tavlama, galvanizleme veya normalleştirme fırınları yoluyla taşımak için tasarlanmıştır. Boyutsal doğrulukları ve döküm sonrası yüzey kalitesi, şerit çelik ve boru üretim hatlarında ürün kalitesini doğrudan etkiler.

Malzeme sepetleri ve tepsileri - ısıl işlem veya kimyasal işlem sırasında parçaları tutmak için kullanılır - hem termal döngüye hem de endüstriyel fırınlarda bulunan karbürleme veya nitrürleme atmosferlerine dayanıklı alaşımlardan hassas dökümden yapılır. Tipik bir sepet, hizmet ömrü boyunca binlerce ısıtma ve soğutma döngüsünden geçebilir, bu da döküm alaşımının mükemmel termal yorulma direnci ve boyutsal stabilite sergilemesini gerektirir.

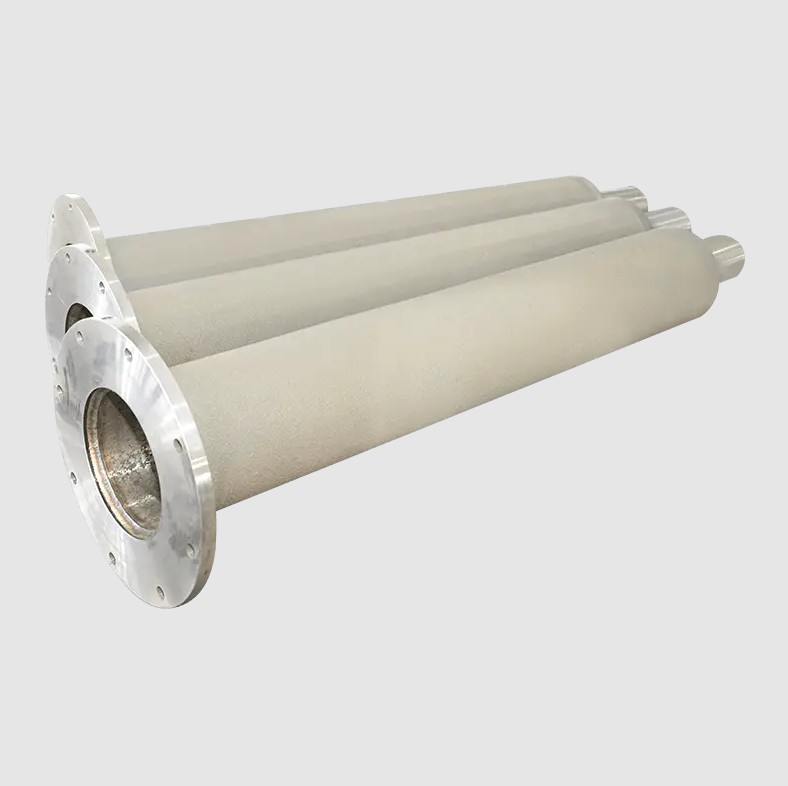

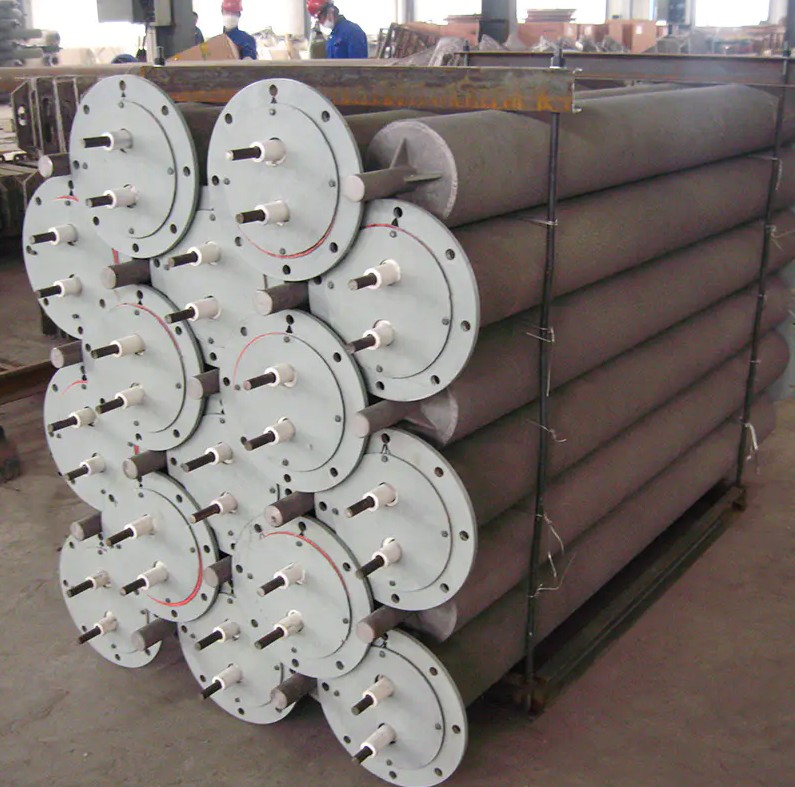

Radyant tüpler, kapalı atmosferli fırınlarda dolaylı ısıtma elemanları olarak kullanılan bir diğer kritik döküm ürünüdür. Bu tüpler yanma gazlarını içerirken aynı zamanda ısıyı proses yüküne radyan bir şekilde aktarır ve döküm malzemesinin aynı anda hem dışarıdan oksidasyona direnmesini hem de içeride atmosferin azaltılmasını gerektirir.

Açık Deniz ve Deniz Petrokimya Uygulamaları

Açık deniz petrol ve gaz platformları, FPSO (yüzer üretim, depolama ve boşaltma) gemileri ve deniz altı işleme sistemleri, özellikle zorlu faktörlerin birleşimini sunar: tuzlu su korozyonu, yüksek basınçlı kuyu başı koşulları, döngüsel mekanik yükleme ve aşırı sıcaklıklar . Bu ortamlara yönelik dökümler, kötü hizmet direnci için NACE MR0175 / ISO 15156 gibi uluslararası standartları karşılayacak şekilde tasarlanmıştır.

• Kuyubaşı bileşenleri: Şok gövdeleri, sürgülü valf gövdeleri ve Noel ağacı bileşenleri, tam izlenebilirlik ve tahribatsız muayene (NDE) gereklilikleri ile API 6A veya API 17D spesifikasyonlarına göre üretilmiş hassas dökümlerdir.
• Denizaltı manifoldları ve konnektörleri: Karmaşık deniz altı yapıları, klorür açısından zengin deniz suyu ortamlarında çukurlaşma korozyonuna direnmek için dubleks veya süper dubleks paslanmaz çelikten yapılmış döküm uç bağlantı parçalarını, göbekleri ve konektör gövdelerini içerir.
• Yükseltici kelepçeler ve yapısal düğümler: Platform yapıları, onlarca yıllık hizmet ömrü boyunca yorulma hatası olmadan dalga ve rüzgar hareketinden kaynaklanan dinamik yükleri yeniden dağıtabilen yüksek bütünlüğe sahip döküm düğümlerine dayanır.

Akış Kontrolü: Vanalar, Bağlantı Elemanları ve Boru Hattı Bileşenleri

Akış kontrolü her petrokimya tesisinde temel bir gerekliliktir ve dökümler bu altyapının fiziksel omurgasını oluşturur. Döküm vana gövdeleri, bağlantı parçaları, flanşlar ve konektörler çok çeşitli alaşımları ve servis koşullarını kapsayan ASTM, API ve ASME standartlarına göre üretilmektedir.

Sürgülü, Küresel ve Küresel Vana Gövdeleri

Proses boru sistemleri genelinde DN15 (½ inç) ila DN600 (24 inç) veya daha büyük boyutlardaki döküm vana gövdeleri kullanılır. Döküm işlemi, bağlantı noktaları, yuvalar ve kapak bağlantıları dahil olmak üzere dahili akış geometrilerinin net şekle yakın şekilde oluşturulmasına olanak tanıyarak işlemeyi en aza indirir ve malzeme bütünlüğünü korur. Yaygın döküm kaliteleri arasında ASTM A216 WCB (karbon çeliği), A351 CF8M (316 paslanmaz) ve aşındırıcı hizmetler için çeşitli Alloy 20 veya Alloy 625 kaliteleri bulunur.

Basınç Tutma Bağlantı Parçaları

Yüksek basınçlı petrokimya borularında kullanılan dirsekler, te'ler, redüktörler ve çaprazlar, eşit duvar kalınlığı ve pürüzsüz iç delik profilleri sağlamak için döküm olarak üretilir. Kontrollü döküm uygulamalarıyla elde edilebilen tekdüze duvar kalınlığı, döngüsel basınç ve sıcaklık değişimleri altında gerilim konsantrasyonunu azaltır.

Mil Kovanları, Destek Kolları ve Dönen Ekipman Bileşenleri

Santrifüj pompalar, karıştırıcılar, karıştırıcılar ve kompresörler dahil olmak üzere dönen ve dinamik ekipmanlar, hem sabit muhafazalar hem de dönen iç kısımlar için hassas dökümlere dayanır. Şaft manşonları özellikle önemli bir döküm bileşenidir: şaft ile mekanik salmastra veya yatak arasında konumlandırılırlar, şaftı aşındırıcı sıvılardan korurlar ve aşındıklarında tüm şaft düzeneğini değiştirmeden ekonomik olarak değiştirilebilirler.

Destek kolları ve braket düzenekleri - sürekli fırın ekipmanlarında ve malzeme taşıma sistemlerinde kullanılır - yüksek sıcaklıklara uzun süre maruz kaldığında geometrilerini ve yük taşıma kapasitelerini korumak için yüksek sıcaklık alaşımlarından dökülür. Petrokimya ısıl işlem uygulamalarında, bu bileşenler değiştirilmeden aylarca sürekli olarak 800°C ile 1.100°C arasındaki sıcaklıklara maruz kalabilir; bu da döküm prosesinde olağanüstü metalurjik kalite gerektirir.

Alaşım Seçimi: Malzemelerin Hizmet Koşullarına Eşleştirilmesi

Petrokimya dökümünün performansı temel olarak döküldüğü alaşım sistemi tarafından belirlenir. Malzeme seçimi, sıcaklık aralığı, kimyasal maruziyet, mekanik yükler ve ekonomik hususlara bağlı olarak kritik bir mühendislik kararıdır.

• Yüksek sıcaklıkta ısıya dayanıklı alaşımlar (örn. HH, HK40, HP40Nb): 800°C'nin üzerinde çalışan fırın tüpleri, radyant tüpleri ve reaktör bileşenlerinde kullanılır. Östenitik mikro yapıları ve karbür çökelmeleri, aşırı sıcaklıklarda sürünme mukavemeti ve oksidasyon direnci sağlar.
• Yüksek sıcaklıkta korozyona dayanıklı alaşımlar (örneğin, Alaşım 625, Alaşım C-276): Isıyı klorürler, kükürt bileşikleri veya organik asitler gibi agresif kimyasallarla birleştiren ortamlarda kullanılır. Bu nikel bazlı alaşımlar, geniş bir sıcaklık aralığında hem mekanik özelliklerini hem de korozyon direncini korur.
• Yüksek sıcaklıkta aşınmaya dayanıklı alaşımlar (örneğin, yüksek kromlu demir, Stellit tipi alaşımlar): Proses akışlarındaki aşındırıcı parçacıkların geleneksel malzemelerin hızlı yüzey bozulmasına neden olduğu erozyona yatkın hizmetlerde (bulamaç pompaları, katalizör taşıma ekipmanı ve siklon ayırıcılar) uygulanır.
• Dubleks ve süper dubleks paslanmaz çelikler (örn. 2205, 2507): Deniz suyuyla soğutulan sistemler, klorür içeren proses akışları ve yüksek mukavemet ile oyuklanma korozyon direncinin aynı anda elde edilmesi gereken açık deniz uygulamaları için tercih edilir.

Kalite Standartları ve Test Gereksinimleri

Petrokimya uygulamalarının güvenlik açısından kritik doğası, dökümlerin sıkı kalite standartlarını karşılamasını ve kurulumdan önce kapsamlı denetimden geçmesini gerektirir. Yüksek basınç, yüksek sıcaklık veya yanıcı proses akışında tek bir dökümün arızalanması felaketle sonuçlanabilir. kalite güvencesini döküm tedariğinin tartışılmaz bir unsuru haline getiriyor.

1. Kimyasal bileşim doğrulaması: Optik emisyon spektroskopisi (OES) veya X-ışını floresans (XRF) analizi, her dökümün, korozyon ve sıcaklık performansını doğrudan belirleyen, belirtilen alaşım kimyasını karşıladığını doğrular.
2. Mekanik testler: Dökümün tasarım kodu gerekliliklerini karşıladığını doğrulamak için hem ortam hem de yüksek sıcaklıklarda çekme, akma mukavemeti, uzama, sertlik ve Charpy darbe testleri gerçekleştirilir.
3. Tahribatsız muayene (NDE): Radiographic testing (RT), ultrasonic testing (UT), magnetic particle inspection (MPI), and liquid penetrant testing (PT) are used to detect internal and surface defects without damaging the component.
4. Dimensional and surface inspection: Coordinate measuring machines (CMM) and 3D scanning verify that castings meet dimensional tolerances. Surface finish requirements, critical for sealing faces and fluid-contacting surfaces, are measured and documented.
5. Heat treatment verification: Solution annealing, aging, or stress-relief heat treatments are applied as specified and verified by hardness testing and, where required, microstructural examination.

Internationally recognized standards governing petrochemical castings include ASTM A351 (austenitic stainless castings), ASTM A217 (alloy steel castings for high-temperature service), API 6A (wellhead and Christmas tree equipment), and NACE MR0175 / ISO 15156 (materials for sour service environments).

Energy-Saving Benefits and Long-Term Performance

Beyond their immediate functional role, advanced petrochemical castings — particularly in furnace and thermal processing equipment — contribute directly to energy efficiency in industrial operations. Energy-saving industrial furnace rollers and optimized furnace tube geometries can reduce fuel consumption by 10–25% compared to conventional designs , delivering significant operational cost reductions across the service life of the equipment.

The longevity of high-alloy castings also reduces maintenance downtime and replacement frequency. A centrifugally cast cracking tube in a premium HP-Nb alloy may achieve a service life of 5 to 10 years under continuous high-temperature operation, compared to significantly shorter intervals for lower-grade alternatives. Across a large ethylene cracking furnace with hundreds of individual tubes, alloy selection and casting quality directly translate to measurable improvements in plant availability and operating economics.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer

Jiangsu Huaye Technology Co., Ltd. is a professional petrochemical castings manufacturer and factory located in the Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, with a registered capital of 34.917 million RMB . As a recognized high-tech enterprise, the company specializes in the production of high-temperature alloys, high-temperature wear-resistant alloys, high-temperature heat-resistant alloys, and high-temperature corrosion-resistant alloys, along with energy-saving industrial furnaces.

The company's main product lines include:

• Superalloy castings and high-temperature alloy forgings
• Three-roll six-arm assemblies
• Radiant tubes and energy-saving furnace rollers
• Malzeme sepetleri ve tepsileri
• Şaft manşonları and support arms
• Various other high-temperature alloy series components

These products are widely applied in industries including aerospace, marine, petrochemicals, thermal power, metallurgy, and strip steel processing — delivering reliable, long-service-life performance in some of the world's most demanding industrial environments.
